sábado, 5 de septiembre de 2009

Inodoros Secos con IndioHilfe en Sharamentsa

En 2003, ayudé a la fundación alemana, Indio Hilfe (www.indiohilfe.de)
a construir su primer Inodoro Ecológico Seco, en la comunidad Achuar
de Sharamentsa. Les gustó y hubo buena acogida en las comunidades y
han apoyado la construcción de más de 70 de estos. Estas fotos fueron
tomadas en agosto 2009, en una visita por profesoras catalanas (Angels
y María José), donde constataron que estaban en uso, no había olores
ni moscas, y todo estaba bien. Felicito mucho a todas las personas que
han ayudado que la semilla que sembramos hace 6 años ahora es una
planta floreciente.

La base es en "baharreque", que combina madera y barro. El piso de
madera cubierta en vinil (=linoleo).

domingo, 24 de mayo de 2009

Inodoro Seco para Zonas de Altas Inundaciones

(English text below)

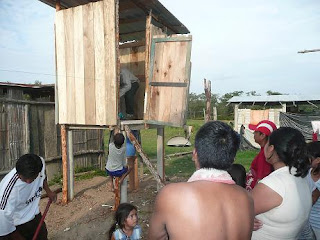

Estos 10 sanitarios hicimos con el caserío de pescadores Puerto El Salvador, dentro de la Reserva Ecológica Manglares Churute (cantón Naranjal, provincia de Guayas), y fue organizado por el voluntario de Cuerpo de Paz, John Wilson. Es impresionante que, estando tan cerca del mar, sufren inundaciones de hasta 140 cm de agua dulce, con el agua arriba de los tobillos durante meses. El plan había sido de constuir como se hizo en Añangu, Cuya Loma y Omaere, pero con las inundaciones tan altas, iba haber grandes problemas. Entonces tuve esta idea y los inodoros son tan desarmables y reubicables como muchas de sus casas (y asi adaptados a los movimientos paulatinos del estero).

Es muy sencillo:
  • un piso de ferrocemento con cerámicas, con un hueco de 18 x 35 cm y un hueco de 2 cm (a un ángulo de unos 45 grados) donde poner ...
  • un embudo corriente de plástico (de 18 cm diámetro),
  • una manguera perforada para distribuir la orina en el suelo entre las plantas (12 m),
  • un barril de plástico para captar las heces y el material seco (trabado en su lugar con un arreglo de tablas),
  • postes de cemento, y
  • techo, paredes y gradas al gusto de los usuarios.
Generalmente, se utilizan barriles más grandes y, cuando se llenan, el material es enterrado y un árbol de Coco (u otro) es sembrado encima. De esta manera,
  • las heces se quedan encapsuladas frente a las inundaciones,
  • no se contamina el estero donde pescan y se bañan,
  • los nutrientes son reciclados,
  • no hace falta estar pendiente del calendario para saber cuando sacar las heces descompuestas y tampoco tener donde almacenarlas.
Como el aire es bastante seco y hay mucho viento, no ha hecho falta poner tubos de ventilación. La acogida del sistema en la comunidad es muy buena y se está organizando para construir más. ¿Qué les parece?

A Dry Toilet for Areas of High Flooding

We built these 10 Urine-diverting Dry Toilets (UDDTs) in a fishing village called Puerto El Salvador, within the Churute Mangroves Ecological Reserve (Naranjal County, Guayas Province), in a project organized by the Peace Corps Volunteer John Wilson. It is impressive that, despite being so close to the ocean, they suffer flooding of up to 140 cm of fresh water, and it can be above their ankles for months. The plan had been to build the same model as I had done in Añangu, Cuya Loma and Omaere, but with flooding so high, there were going to be big problems. So I had the idea to build more the way the inhabitants often build their own houses, above the flooding and in a dismantleable way, be moved and re-built according to movements of the estuary.

It is very simple:

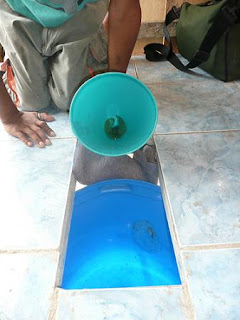

  • a ferrocement floor covered with ceramic tiles, with a big hole 18 x 35 cm and a little hole of 2 cm (at a 45 degree angle) where one puts ...
  • a standard plastic funnel (18 cm diameter),
  • a perforated hose to disperse the urine on the soil among the plants (12 m),
  • a plastic barrel to collect the feces and dry cover material (wedged from underneath against the floor, using 3 planks nailed together in the form of a table),
  • cement posts, and
  • roof, walls, door, and steps as the users prefer to build them.
Generally, bigger barrels were used, and when they fill, the contents are buried and a coconut palm (or some other useful species) is planted on top. In this way, ...
  • the feces are encapsulated against future flooding,
  • the estuary where they fish and swim is not contaminated,
  • the nutrients are recycled,
  • there is no need to be watching the calendar to know when the feces have decomposed and are safe and they do not need to have a place to store them.
As the air is relatively dry and there is a lot of wind, it was not necessar to put vent pipes. The communities acceptance has been very good and they are organizing to build more. What do you think?

sábado, 18 de abril de 2009

Nuevos instructivos en color

Recien hice estos instructivos para ayudar al usuario a utilizar los Inodoros Ecologicos Secos correctamente. Las ilustracions de los personajes son por Jeff Vivant de Francia. Sus comentarios serían muy bienvenidos.

sábado, 21 de marzo de 2009

Los elegantes Inodoros Ecológicos Secos del Parque Omaere

Después de mucho esfuerzo de varias personas, hemos completado los Inodoros Ecológicos Secos del Parque Etnobotánico Omaere y están en funcionamiento desde Carnaval. Con el porcelanato y otros toques, esperamos que los visitantes puedan ver estos como una opción muy civilizada y deseable ... y que es factible vivir bien sin defecar en el agua.

El lado derecho es para uso en sentado y es construido en forma de banca, lo que es muy práctico y evita mucho que las superficies se ensucien, comparado a "tazas separadoras".

El lado izquierdo es para uso en cuclillas. Siempre promovemos más esta posición (entre los usuarios que se acostumbren a ella), ya que es mejor para la salud, es más higiénica (en especial pensando en las mujeres) y es más accesible para los niños.

Noten que las paredes de privacidad están justo de la altura necesaria, para permitir la entrada de más luz y ventilación. Este es un modelo para uso en la selva y permite mucha ventilación, en general. (También noten el rótulo en el inodoro de sentado que indica que hombres no deben orinar estando parados.)

De paso, comento que Omaere tiene uno sitio web... http://www.fundacionomaere.org

miércoles, 27 de agosto de 2008

Inodoros Secos con los Waorani en Damointaro

En la segunda semana de agosto, 2008, fui con la antropóloga Laura Rival a participar con los Waorani de la comunidad Damointaro en la construccion de Inodoros Ecologicos Secos. Nos fue muy bien y hubo mucho interés y participación de parte de la comunidad. Hicimos tres, cada uno de otro modelo para ver cual es màs aceptado y màs pronto replicado por ellos mismos. En la primera foto, vemos un modelo muy sencillo, hecho en tablas cubiertas por vinil, con separaciòn de orina por un embudo hecho de una poma plástica de 4 litros y un balde de 20 litros para colectar las heces. (Antes de usarse, se pone una capa de ceniza o hojas secas en el fondo.) En la segunda foto, Peke, más mayor y más chistoso de la comunidad está indicando como será el uso de un modelo más permanente (a medio construir), con pared divisoria de los 2 depósitos en baharreque o tapial, paredes exteriores en madera la palma y piso de tabla cubierto con vinil. Tuvimos que improvisar el embudo grande con plástico de invernadero, porque el plan había sido construir para sentado, pero al final la comunidad optó por el modelo de cuclillas (que tiene muchas ventajas). Más sobre el tercer modelo después, el cual es muy sencillo y económico.

viernes, 1 de agosto de 2008

Un folleto sobre Inodoros Ecológicos Secos

Este folleto da un breve resumen del "por qué" y del "cómo" de este sistema alternativo de saneamiento ecológico. Si deseas verlo en mayor resolución, escríbeme a omaere(ARROBA)gmail(PUNTO)com. Algunas ilustraciones fueron tomados prestados de otros. Sospecho que la hermosa niña que puse en la portada es la hija de mi amigo peruano, Juan Carlos Calizaya. La elegante unidad debajo de aquella foto es de un modelo producido en masa en la China y tiene una tapita que cubre el hueco para las heces. La chistosa pintura de la pareja que tiene que separarse fue pintado por Jef Vivant para el libro, en francés, sobre el tema por Christophe Elain (Un petit coin pour soulager la planete, publicado en 2005 por Goutte de Sable, goutedesable@wanadoo.fr, http://www.amazon.fr/toilette-Techniques-M%C3%A9decine-Livres/s?ie=UTF8&keywords=Toilette&rh=n%3A302104%2Ck%3AToilette&page=1).

Recuerden que hay muchísima información más en www.ecosanres.org.


martes, 1 de julio de 2008

Instrucciones para el uso

En algún momento, he de poner otra versión más detallada. No pensaba que este iba quedar tan rústico. También, muy pronto voy a colocar un folleto en PDF sobre el sistema.
